Logowanie i dostęp do Dashboardu

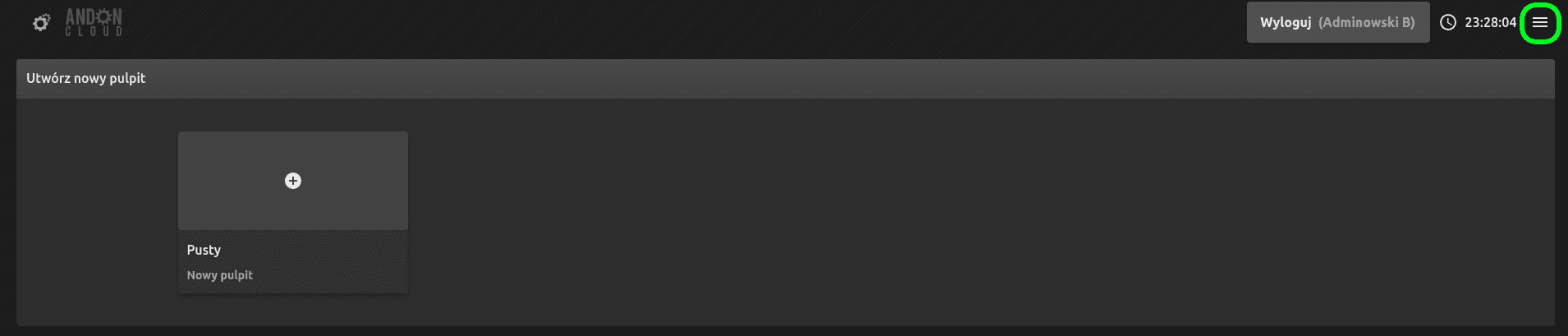

Aby rozpocząć pracę z Dashboardem, należy zalogować się do systemu przy użyciu swojego konta użytkownika. Po poprawnym zalogowaniu, system wyświetli stronę główną Dashboardu, na której widoczne będą wcześniej utworzone pulpity. W prawym górnym rogu ekranu znajduje się ikonka menu, umożliwiająca zmianę języka interfejsu.
Tworzenie pulpitów
Metoda 1: Z poziomu strony głównej Dashboardu

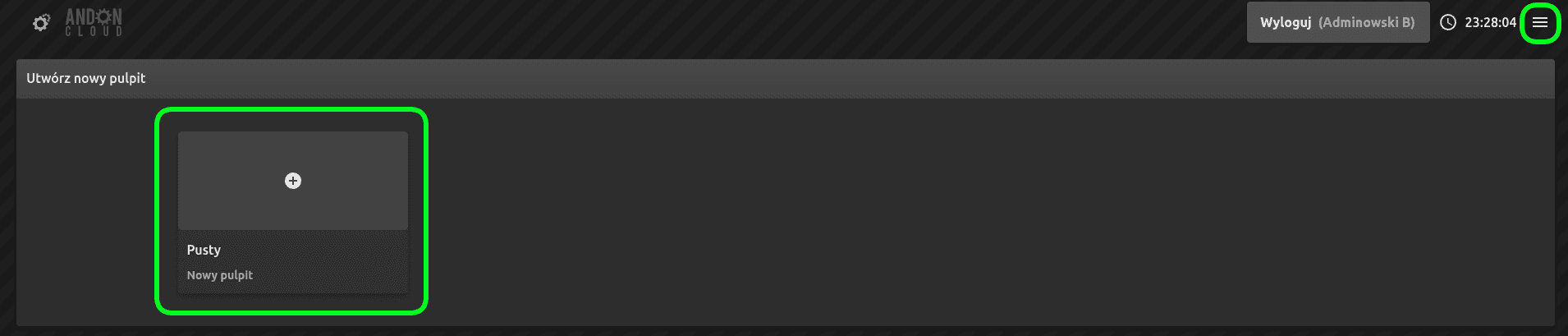

Aby utworzyć pulpit należy kliknąć na „Pusty pulpit”.

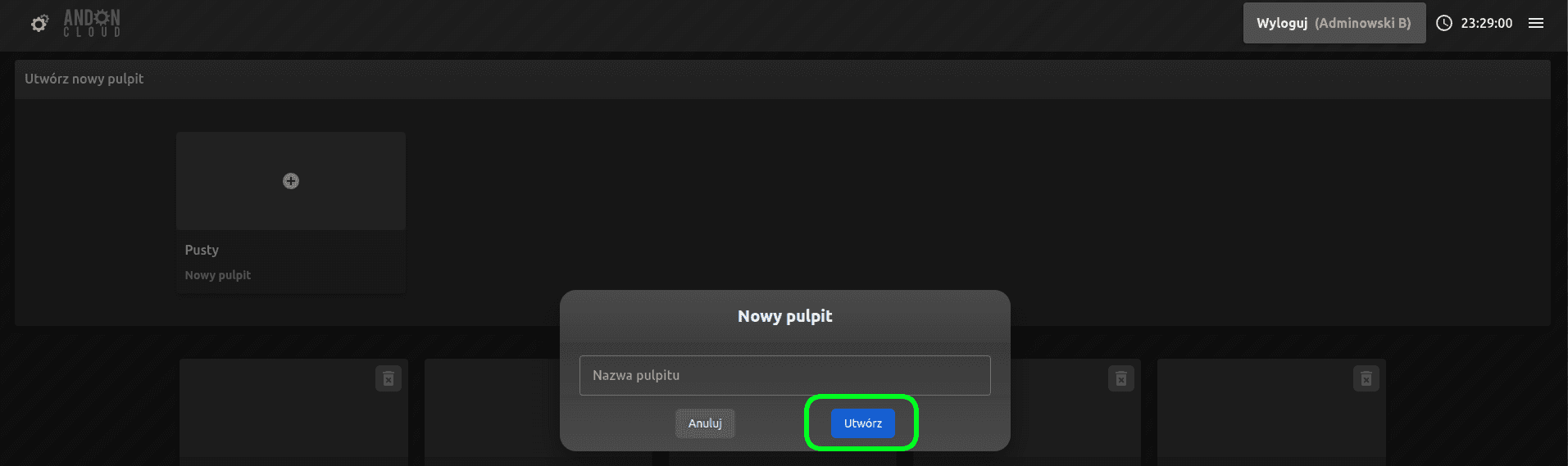

Następnie proszę wprowadzić nazwę pulpitu i kliknąć “utwórz”.
Metoda 2: Z poziomu panelu administratora

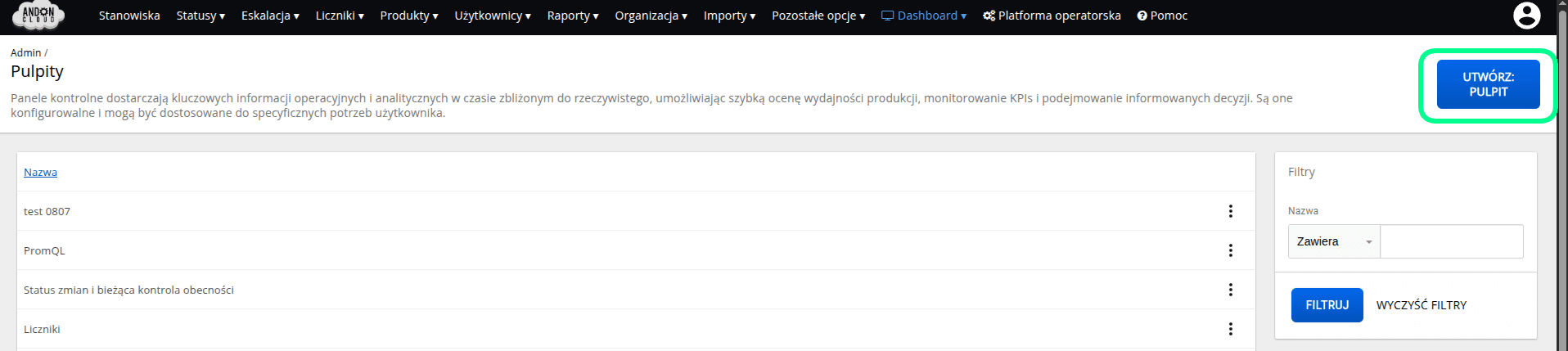

Poszę przejść do zakładki „Dashboard”, a następnie wybrać opcję „Pulpity”.W prawym górnym rogu ekranu należy kliknąć przycisk „Utwórz pulpit” Po wypełnieniu formularza, proszę zatwierdzić utworzenie nowego pulpitu.
Zmiana nazwy istniejącego pulpitu
W celu edycji nazwy utworzonego wcześniej pulpitu:

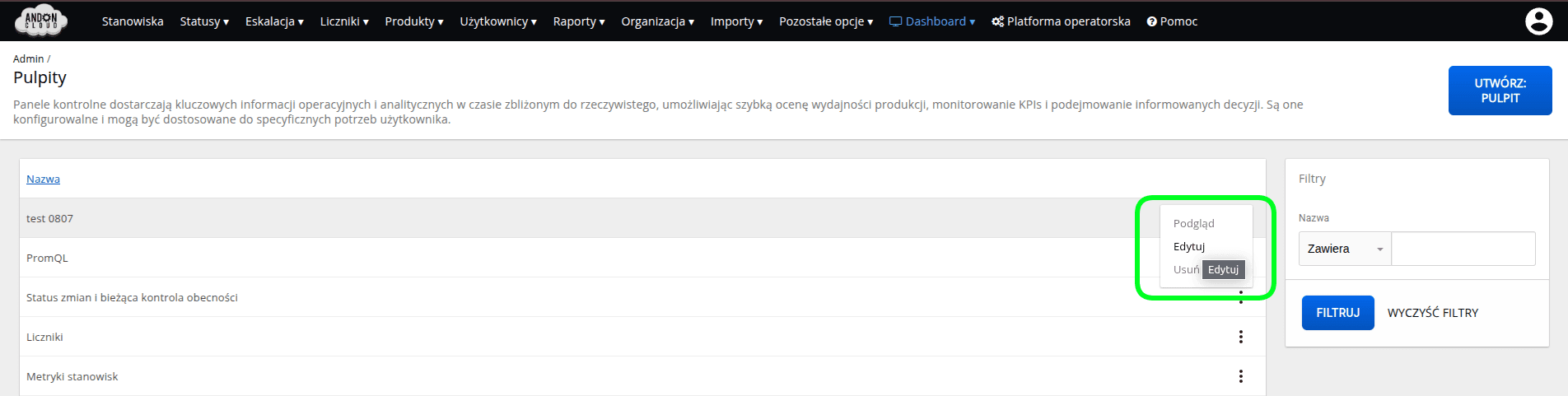

- Proszę przejść do zakładki „Pozostałe opcje” > „Pulpity” w panelu administratora.
- Na liście dostępnych pulpitów proszę odnaleźć właściwy pulpit.
- Po kliknięciu ikony z trzema kropkami należy wybrać opcję „Edytuj”.
- Po wprowadzeniu nowej nazwy, proszę kliknąć „Aktualizuj pulpit”.
Dodawanie widżetów – konfiguracja pulpitu
- Proszę kliknąć na wybrany pulpit.

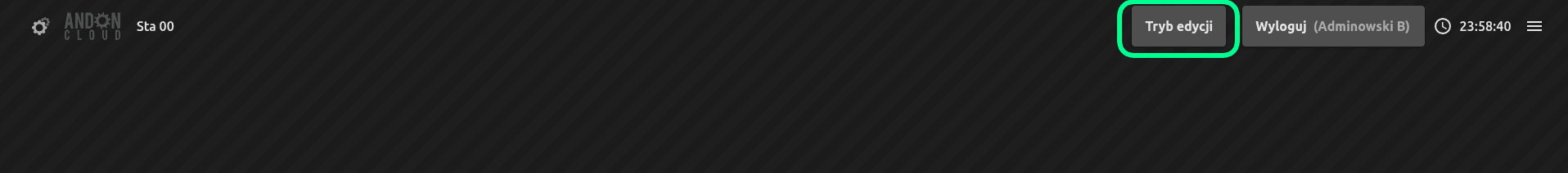

- Następnie proszę przejść do „Trybu edycji”, klikając odpowiednią ikonę.
3. Po lewej stronie ekranu pojawi się pole z ikoną „+”, które należy kliknąć.

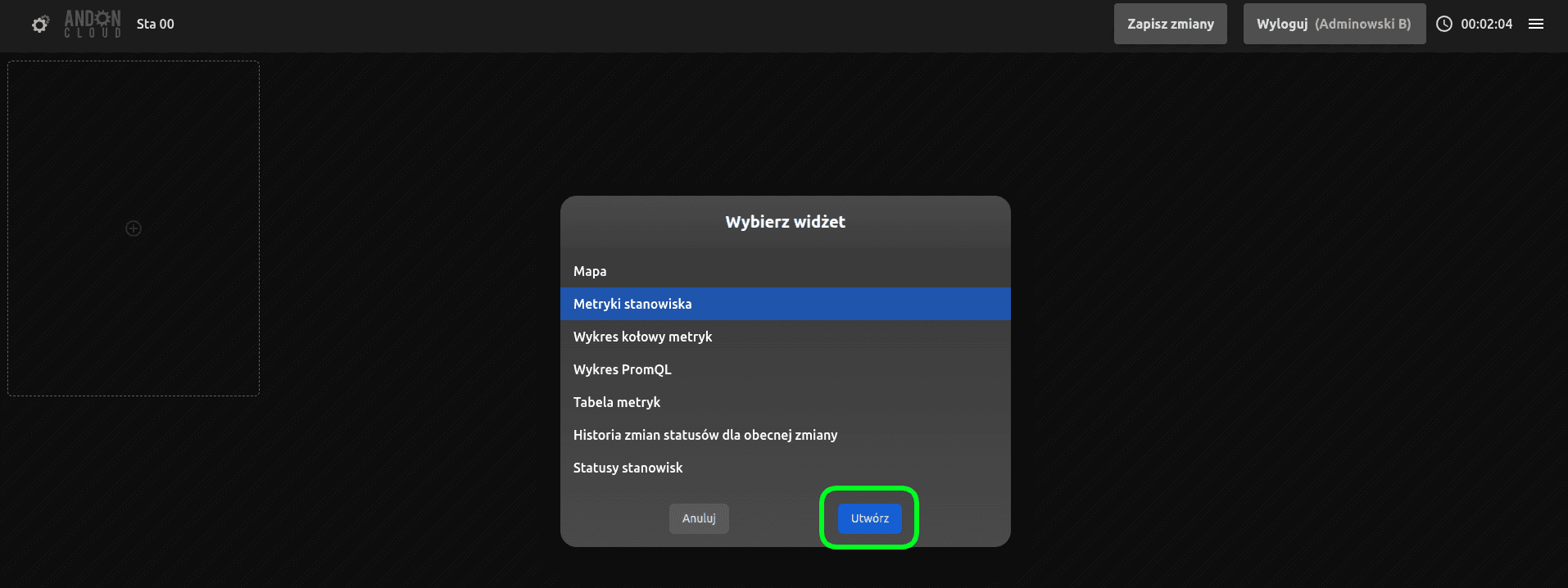

4. System wyświetli listę dostępnych widżetów – proszę wybrać odpowiedni i kliknąć „Utwórz”.
4. System wyświetli listę dostępnych widżetów – proszę wybrać odpowiedni i kliknąć „Utwórz”.

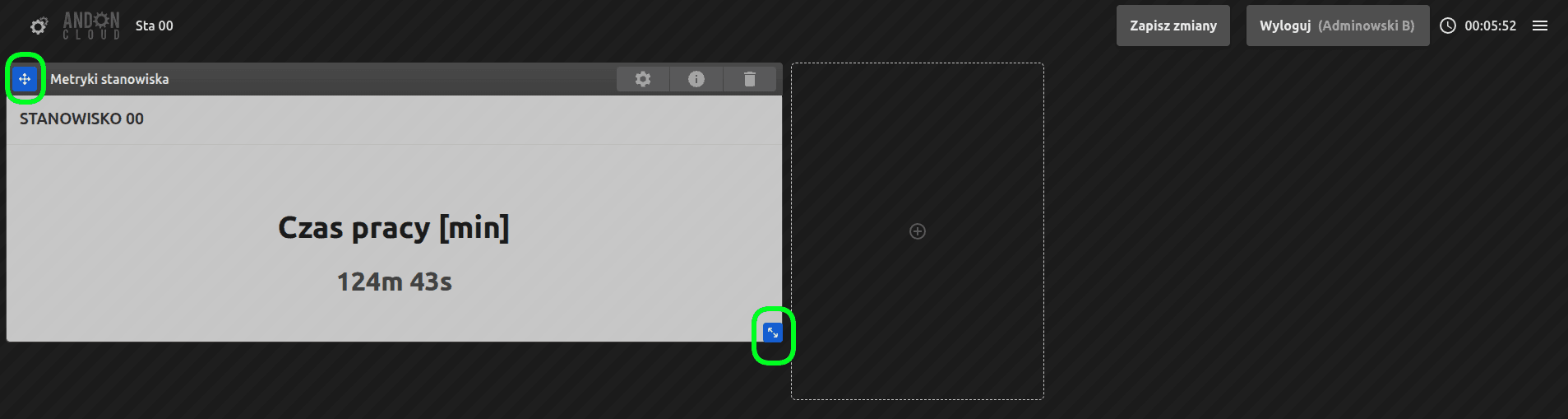

Informacja: Każdy z widżetów może być:
- przesuwany na pulpicie,
- zmieniany rozmiarowo,
- dowolnie rozmieszczany zgodnie z potrzebami użytkownika.
Charakterystyka dostępnych widżetów

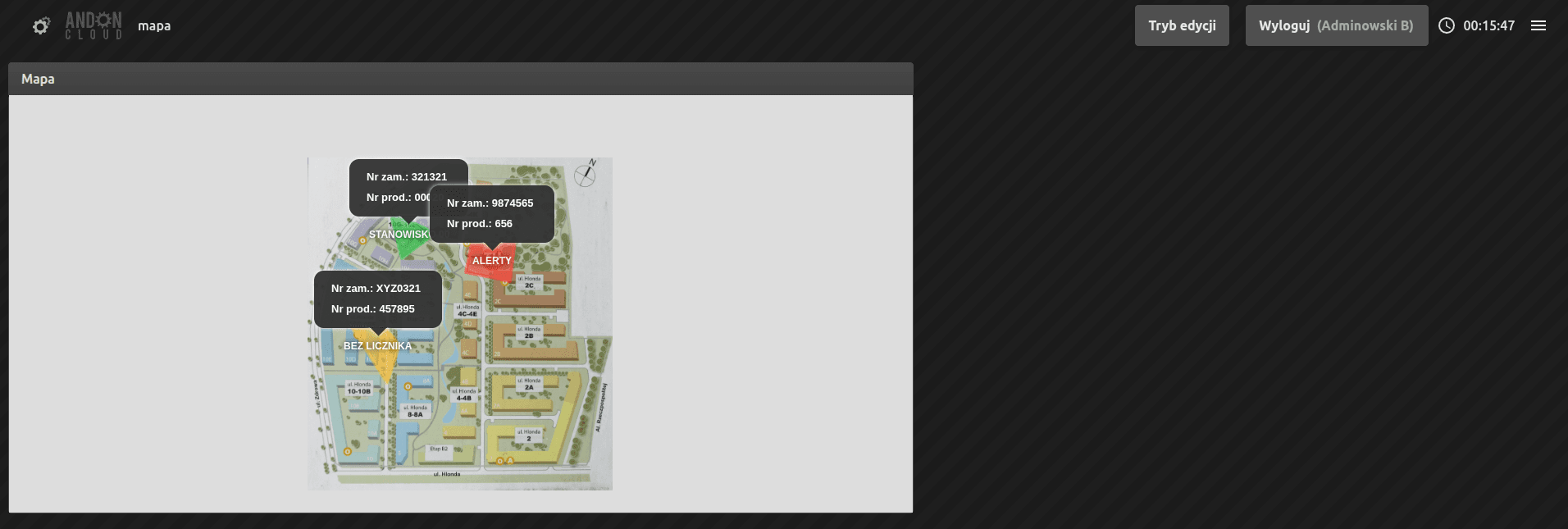

1. Widżet "Mapa'
Służy do graficznego przedstawienia planu zakładu z rozmieszczeniem stanowisk i wizualizacją ich statusów w czasie rzeczywistym.

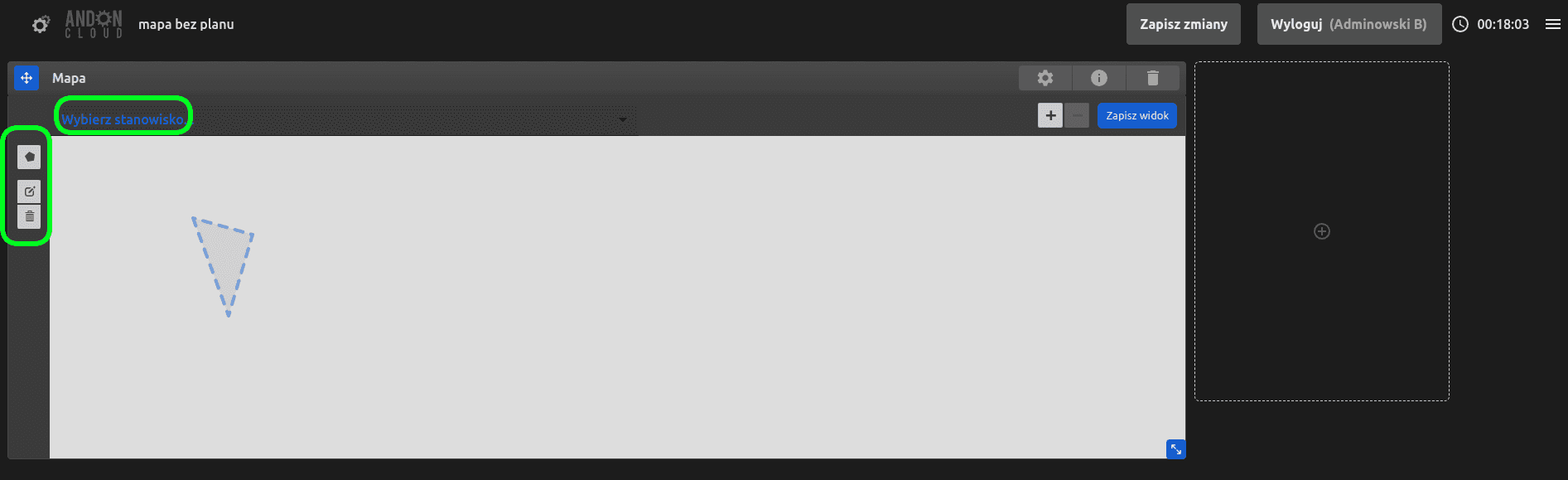

a). Tworzenie szkicu stanowisk bez wprowadzonego do systemu planu pomieszczenia
- Proszę przejść do swojego pulpitu i wybrać opcję „Tryb edycji”.
- Proszę dodać widżet „Mapa” i kliknąć "Utwórz" a następnie „Anuluj”, gdy pojawi się dialog wyboru planu.
- Następnie można ręcznie naszkicować obszary reprezentujące stanowiska i przypisać im odpowiednie dane.

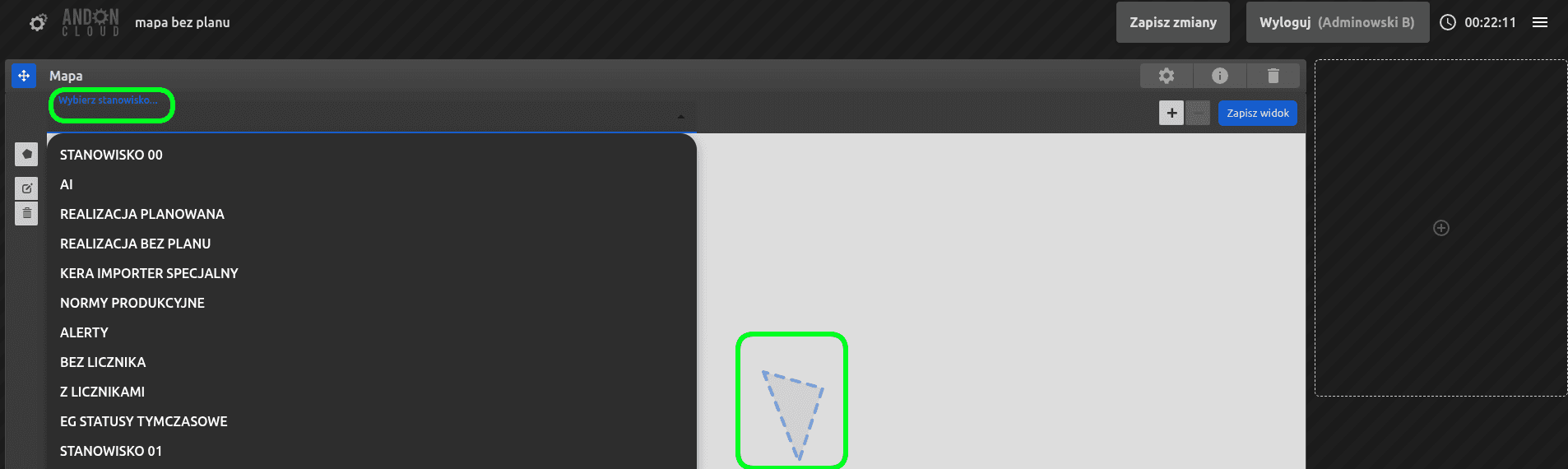

Po kliknięciu na naszkicowany obszar, system wyświetli (powyżej obszaru roboczego) menu z listą stanowisk, które utworzone zostały w Państwa organizacji w panelu administratora. Jeżeli stanowiska nie są jeszcze utworzone, lista będzie pusta. W takim przypadku dalsza praca z widżetami wymagać będzie stworzenia i skonfigurowania stanowiska. W razie potrzeby, zachęcamy do skorzystania z instrukcji konfiguracji stanowiska.
Jeżeli na liście wyświetlone są stanowiska, możecie państwo kontynuować konfigurację.

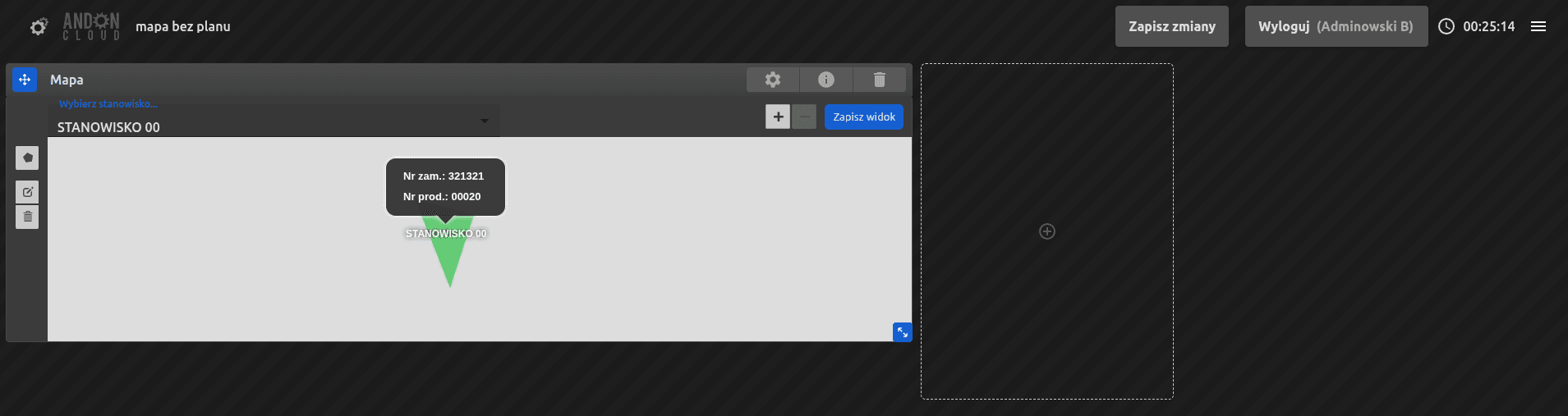

Proszę wybrać jedno ze stanowisk z listy. System automatycznie wypełni obszar kolorem statusu jaki obecnie ustawiony jest na wybranym stanowisku i wyświetli nr zamówienia i produktu, realizowanego na stanowisku.
b). Wykorzystanie planu pomieszczenia
- W panelu administratora proszę przejść do zakładki „Dashboard” > „Plany pomieszczeń”.
- Kliknąć „Utwórz plan pomieszczenia” wpisać nazwę, załączyć plik i zatwierdzić.
- W Dashboardzie należy wybrać plan podczas tworzenia widżetu „Mapa”.
Uwaga, plik nie może być większy niż 10 MB i musi być zapisany w formacie JPG lub PNG. W razie potrzeby zmniejszenia rozmiaru pliku (np. jest zbyt duży) można skorzystać z darmowych narzędzi do kompresji lub z edytora graficznego (np. GIMP, Photoshop).
Na pulpicie zostanie wyświetlony plan pomieszczenia. Można go powiększyć, pomniejszyć, wg potrzeb.
Dalsza konfiguracja przebiega w ten sam sposób, w który tworzyliśmy szkic bez planu pomieszczenia. Z tą różnicą, że teraz dokładnie możemy określić położenie naszych stanowisk na mapie naszego przedsiębiorstwa.

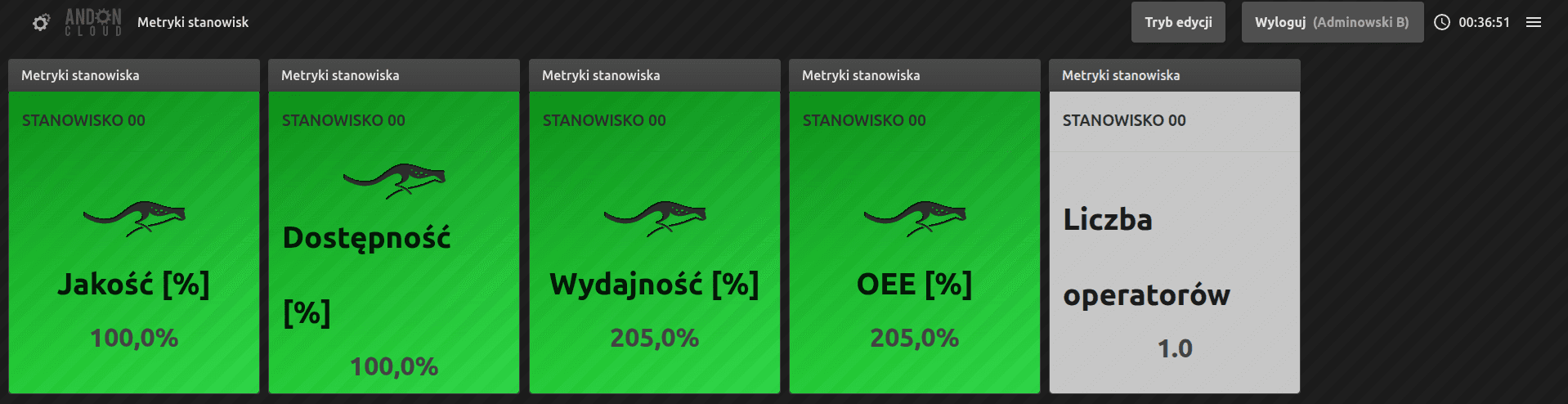

2. Widżet „Metryki stanowiska”
Pozwala na prezentację w czasie rzeczywistym wybranych wskaźników efektywności dla pojedynczego lub kilku stanowisk.
Spośród długiej listy metryk możecie Państwo na pulpicie dopasować niezbędne wskaźniki efektywności określające jedno stanowisko lub wybrany wskaźnik dla kilku stanowisk. Każdy pulpit może być wyświetlany na poszczególnych monitorach / telewizorach zamieszczonych np. na hali produkcyjnej itp.

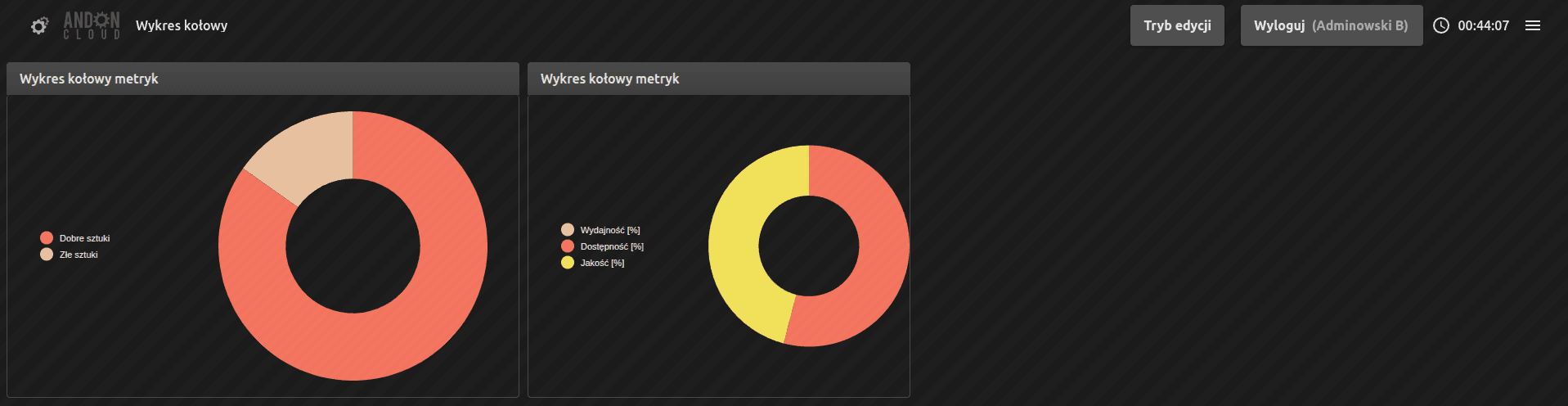

3. Widżet „Wykres kołowy metryk”
Umożliwia wizualizację danych stanowiska w formie wykresu kołowego. W formularzu należy wskazać odpowiednie metryki oraz stanowisko, a następnie zapisać ustawienia.
Na właściwym pulpicie proszę kliknąć w pole z plusikiem i wybrać trzeci widżet z listy - “Wykres kołowy metryki” i kliknąć “Utwórz”. Następnie w formularzu w zakładce “Stanowisko” wybrać z listy stanowisko, a w zakładce “Metryki” poszczególne metryki, w odpowiedniej kolejności, które mają zostać wyświetlone na wykresie.
Po wybraniu metryk należy zatwierdzić wybór, klikając przycisk „Zapisz”.
Uwaga: lista metryk jest długa, po dokonaniu wyboru należy zwinąć listę metryk - wtedy widoczny będzie przycisk zatwierdź”
Na właściwym pulpicie proszę kliknąć w pole z plusikiem i wybrać trzeci widżet z listy - “Wykres kołowy metryki” i kliknąć “Utwórz”. Następnie w formularzu w zakładce “Stanowisko” wybrać z listy stanowisko, a w zakładce “Metryki” poszczególne metryki, w odpowiedniej kolejności, które mają zostać wyświetlone na wykresie.
Po wybraniu metryk należy zatwierdzić wybór, klikając przycisk „Zapisz”.
Uwaga: lista metryk jest długa, po dokonaniu wyboru należy zwinąć listę metryk - wtedy widoczny będzie przycisk zatwierdź”

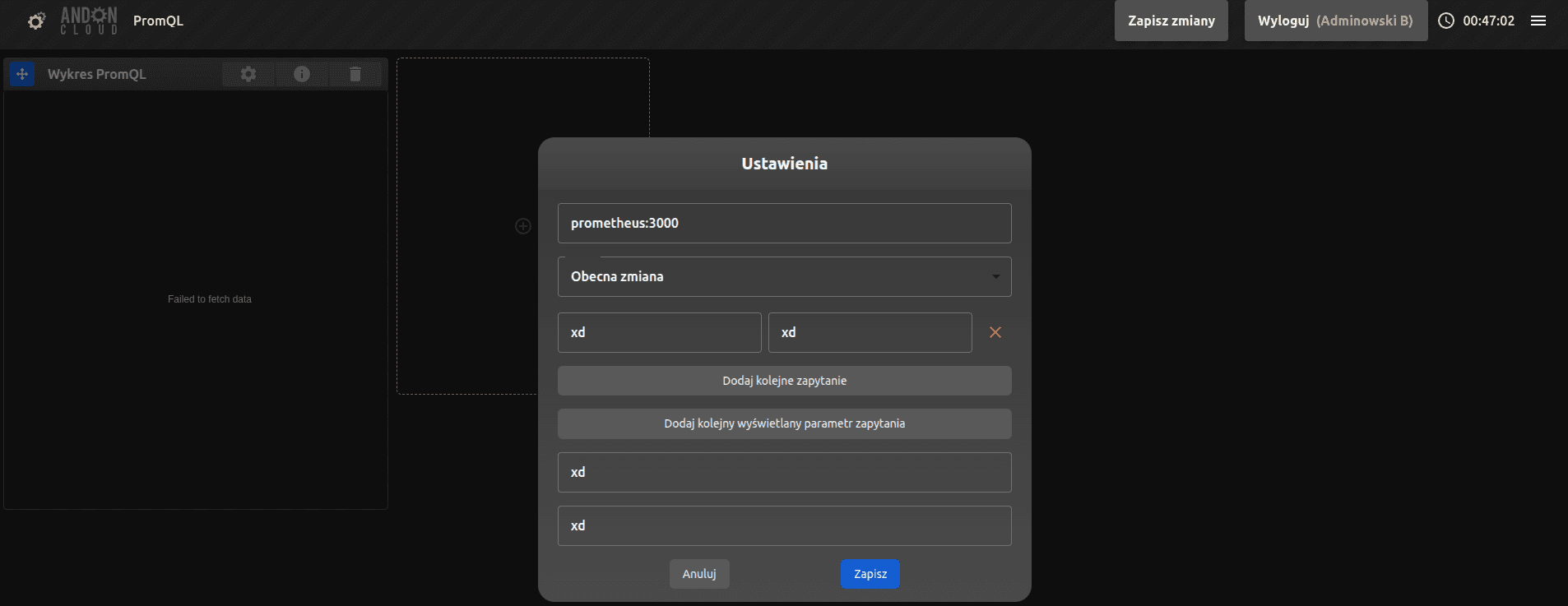

4. Wykres PromQL
Zaawansowany widżet oparty na języku zapytań PromQL, pozwalający na dynamiczne analizy metryk szeregów czasowych (OEE, czas pracy maszyn, wydajność, błędy, itp.).
Uwaga: Aby skonfigurować ten widżet, należy posiadać adres serwera Prometheus. Konfiguracja odbywa się indywidualnie przez zespół techniczny. W razie potrzeby prosimy o kontakt: support@andoncloud.com
- Czas pracy maszyn: Wyświetlanie wykresu uptime dla maszyn, pozwalającego śledzić, jak długo urządzenia były aktywne w danym okresie.
- Awaryjność: Wykres liczby awarii lub błędów maszyn w czasie.
- Wydajność linii produkcyjnych: Analiza liczby wyprodukowanych jednostek w czasie.
- OEE : Wykresy pokazujące kluczowe wskaźniki, takie jak dostępność, wydajność i jakość.
- Obciążenie pracowników: Wykresy pokazujące czas pracy w danym okresie (np. godzinę, dzień).
- Czas reakcji na problemy: Monitorowanie czasu odpowiedzi pracowników na zgłoszone alarmy.
- Analiza błędów ludzkich: Śledzenie liczby błędów przypisanych do personelu.
- Porównanie zmian wydajności: Analiza danych historycznych, aby zidentyfikować trendy, np. spadek wydajności na zmianach nocnych.
-
Ocena efektywności po wprowadzeniu zmian: Monitorowanie wskaźników po modyfikacji procesów lub wdrożeniu nowych technologii.

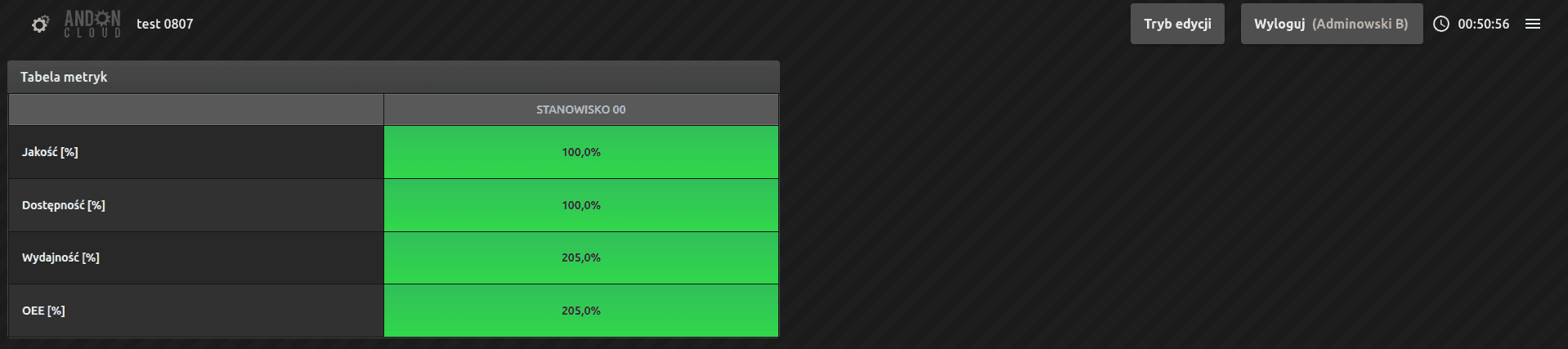

5. Widżet „Tabela metryk”
Prezentuje dane metryczne w układzie tabelarycznym. W formularzu konfiguracyjnym należy wskazać stanowisko oraz metryki do wyświetlenia.

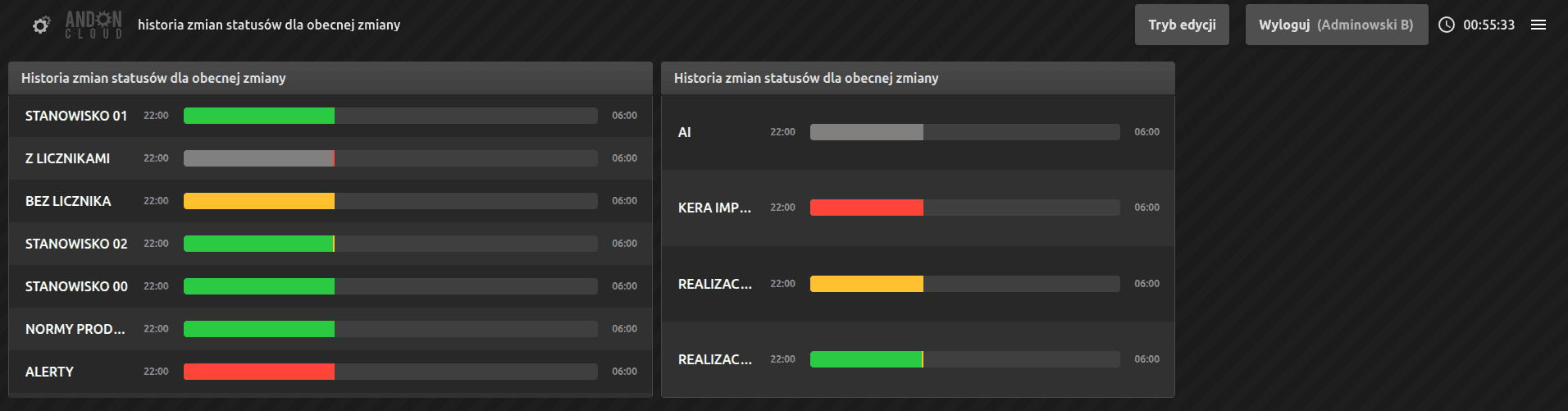

6. Widżet „Historia zmian statusów (obecna zmiana)”
Umożliwia podgląd bieżących zmian statusów dla wielu stanowisk w obrębie jednej zmiany produkcyjnej.
Ustawiając pulpit np. dla działu utrzymania ruchu, pracownicy mają podgląd na kilka/wszystkie stanowiska od razu. Zmieniający się status np na Awaria daje znak by od razu podjąć działania związane z jej naprawą.
Ustawiając pulpit np. dla działu utrzymania ruchu, pracownicy mają podgląd na kilka/wszystkie stanowiska od razu. Zmieniający się status np na Awaria daje znak by od razu podjąć działania związane z jej naprawą.

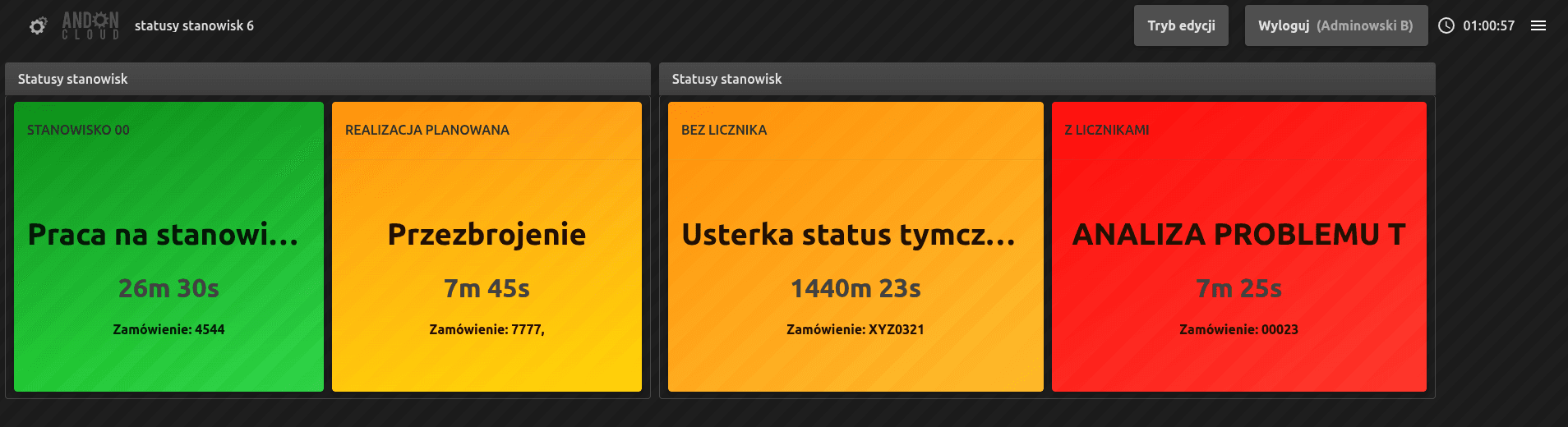

7. Widżet „Statusy stanowisk”
Wyświetla wszystkie stanowiska, które obecnie posiadają wybrany status (np. „Awaria” lub „Serwis”).Jeśli podczas tworzenia widżetu nie zostanie dokonany wybór, domyślnie wyświetlone zostaną wszystkie stanowiska. Dostosowanie widżetu możliwe jest poprzez ikonę koła zębatego widoczną w trybie edycji. Należy określić:kolory statusów,listę stanowisk, które mają być widoczne.
